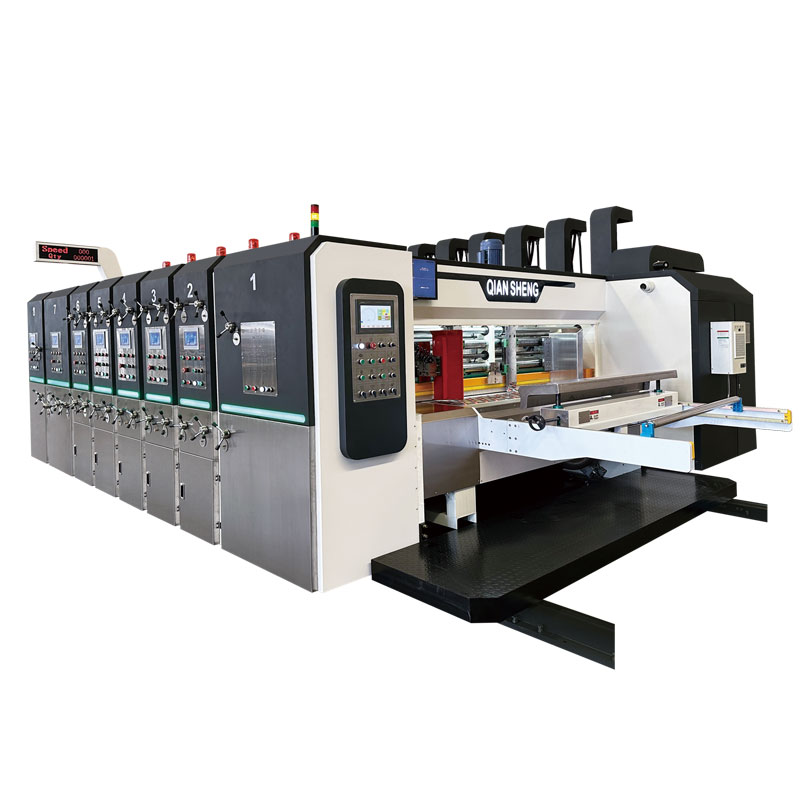

QS-GYKM-B高速印刷開槽模切機

暂无价格
收藏
商品說明


功能與特點

◆ 整機電器均采用世界品牌西門子。

◆ 采用前緣式送紙系統,高精度送紙。

◆ 采用高精度磨齒齒輪傳動,齒輪經高頻淬火,多道工序加工而成。

◆ 齒輪采用噴淋式循環潤滑,使用壽命更加長久。

◆ 采用PLC、觸摸屏多功能控制,采用變頻控制器,精/確可靠。

◆ 自動歸零,自動對版,訂單儲存,換單簡單快捷。

◆ 印刷機組模塊設計,多色印刷機組任意增加減少組合。(可選配刮墨刀系統)

◆ 刀模輥、軟輥采用國際標準尺寸,通用性強,任何地方可購買到合適的模版及膠墊。

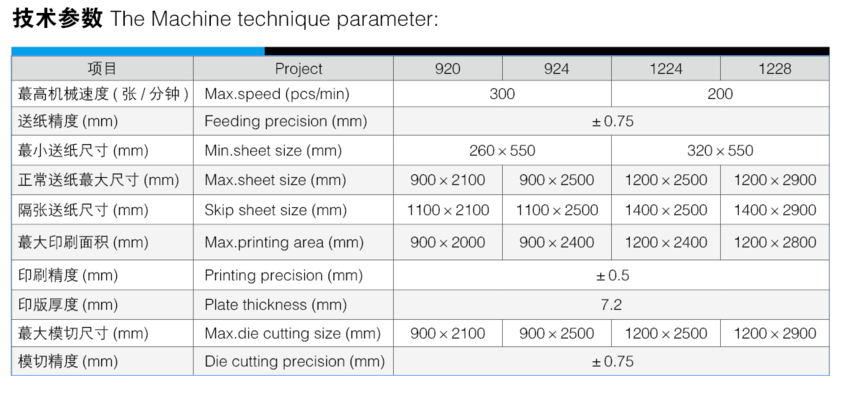

商品參數



送紙單元

◆采用多軸前緣送紙系統,聚氨酯送紙,真空吸附薄而彎曲紙板容易送入,送紙更準確。

◆可連續送紙或隔張送紙,可設定生產數量,數量到達自動停止送紙。

◆電動控制機臺離合,附警鈴,行進時持續響鈴警示,確保操作人員人身安全。

◆主機電機啟動保護裝置。(機臺未固鎖時,主機無法啟動運轉)。

◆除塵裝置,風機吸附與毛刷機構可清除紙板表面灰塵及紙屑,提高印刷品質。

◆左右側擋板電動控制。

◆后托紙臺前后上下均為電動調整。

◆可選配伺服免壓送紙系統。

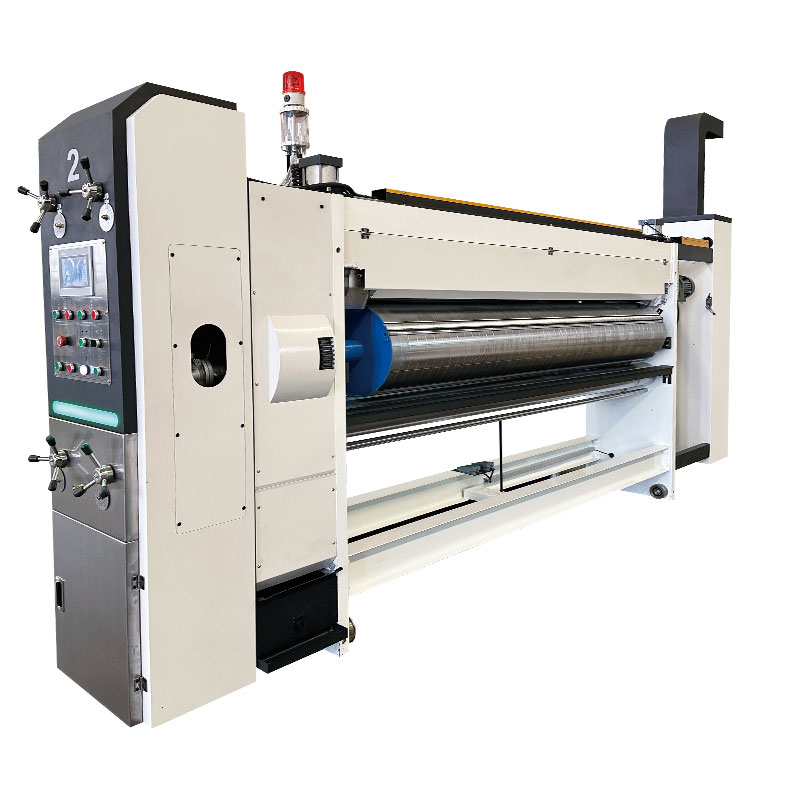

印刷單元

◆輥身水平方向和圓周方向刻制基準刻線,方便對版。

◆裝卸印刷板,腳踏開關電動控制正反轉,實現快速換版。

◆膠輥、網輥設計為可快速更換。

◆印刷相位采用觸摸屏控制及電動,自動對版,自動歸零,擦版記憶、自動復位系統。

◆氣動式雙隔膜泵,快速清洗功能,供墨、循環穩定,操作保養簡單。

◆可選配刮墨刀系統。

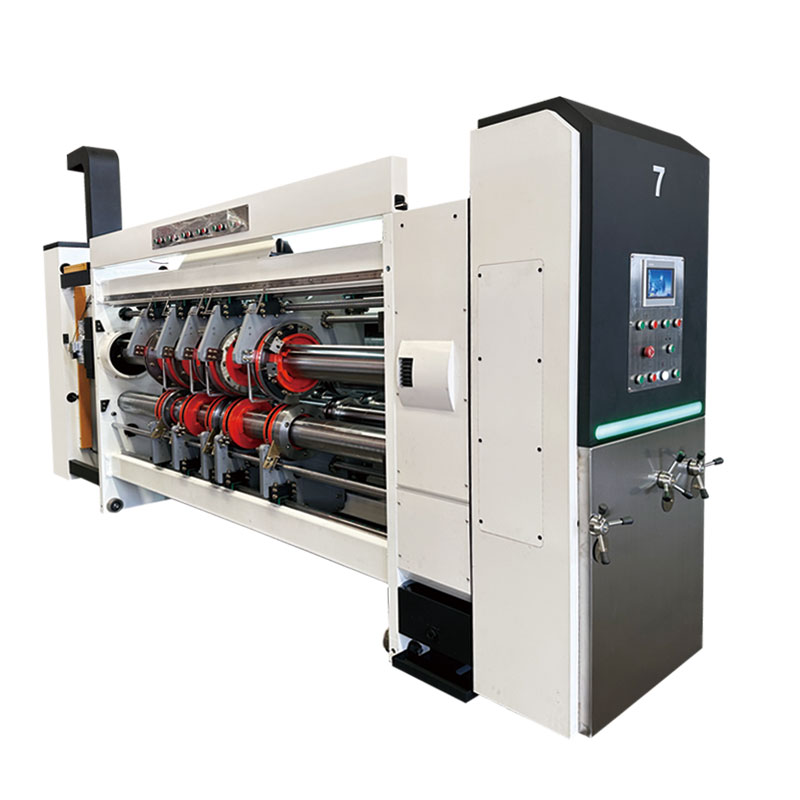

開槽單元

◆全電腦控制和電動按鈕調整雙系統操作,可完成開槽箱高、相位、軸向移動調整。

◆配置自鎖功能預壓快調機構,保證了盤、軸之間長期精度,壓線時減緩了對紙板的破壞。

◆包裹了優/質聚氨脂的壓線上輪,保證了紙板硬度免遭破壞。

◆設置同步聯動電動軸向移動,使上下壓線輪、上下開槽刀盤、導向輪同步進行調 整;

自潤耐磨導向機構,保證了移位長期正確和提高耐用度。

◆壓線輪軸、開槽輪軸選用優/質合金鋼,經表面研磨加工后鍍硬鉻處理;分別經過 粗、

精兩臺動平衡設備上進行校正,保證找到蕞佳平衡點。

◆選用優/質合金鋼開槽刀,齒形刀刃寬度為7mm。

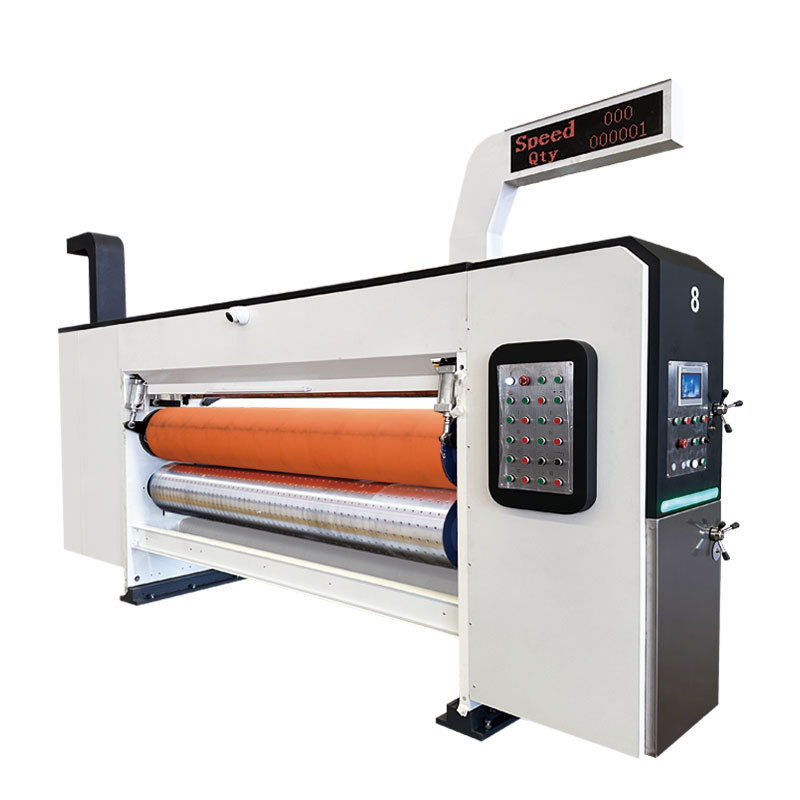

模切單元

◆配備進口快換式聚氨酯膠墊,更換方便,具有單向離合器作線速度補償功能,可確保膠墊磨損后模切出的紙板完全一致。

◆工作中模切膠墊滾筒機械螺旋式左右自動橫移 (±20mm),  使切口刀痕不重復,延長膠墊使用壽命。

◆膠墊輥與模切輥間隙采用氣動控制,正常送紙時膠墊輥下降到工作位置,停止送紙時膠墊輥自動升起。

◆膠墊修正機構,增加膠墊使用次數,降低消耗。

◆模切底部裝有廢紙輸送裝置,將模切后的紙屑輸送到設備以外,方便清理。

◆可選配獨立伺服驅動,避免因模切沖擊影響印刷效果。










堆碼單元

 ◆紙板可堆疊高度1600mm。

◆床臺升降由強/力鏈條帶動。升降電機附剎車功能,以保持固定位置,不會下滑。

◆床臺隨紙板堆高,自動升降。當紙板堆積到預定高度時,氣壓式抬紙機構自動打開,接住紙板,紙滿報警提示

◆設有安全保護裝置,強制床臺不會突然下滑,確保作業人員安全。

◆平面皺紋爬坡傳送帶,紙板不會滑坡。

◆堆碼機寬度設有2200mm,3200mm。
